Du nouveau dans le domaine des pochoirs pour préparer l'assemblage maison de vos PCB.
Ca se passe sur www.stenchill.com
Je vois 2 bons avantages à cette petite nouveauté:
- Ne plus devoir relancer une commande juste pour un pochoir que vous avez oublié de commander avec votre PCB
- Avoir un pochoir plus simple à utiliser qui ne nécessite pas de faire un bricolage avec d'autres PCB, du scotch et autre pour que tout reste en place.
Là le pochoir a directement les épaulements pour fixer la PCB et être directement parfaitement aligné.
Le principe de cet outil est de prendre vos fichiers gerber et de générer un fichier 3D (STL) imprimable par un imprimante 3D.

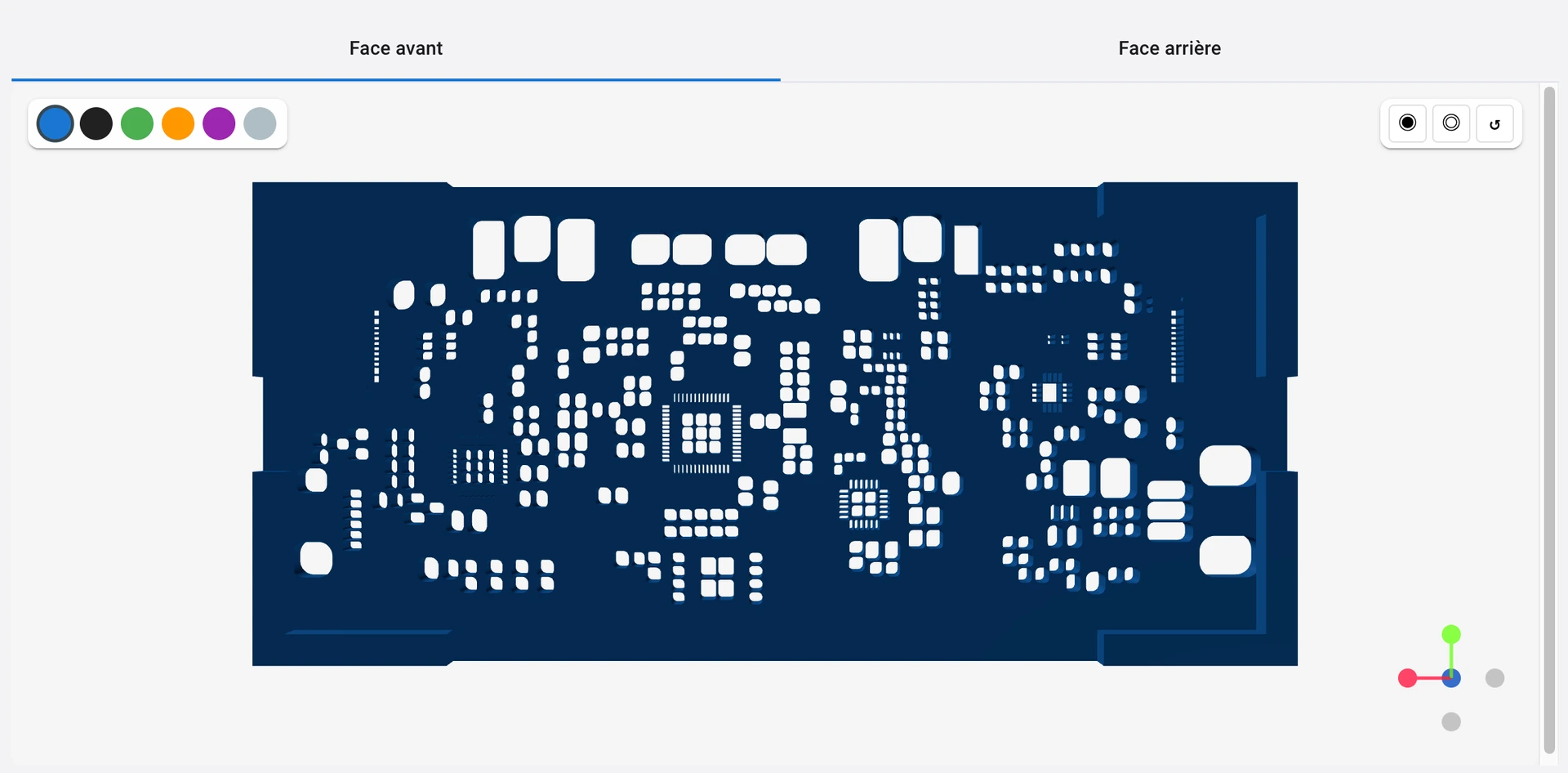

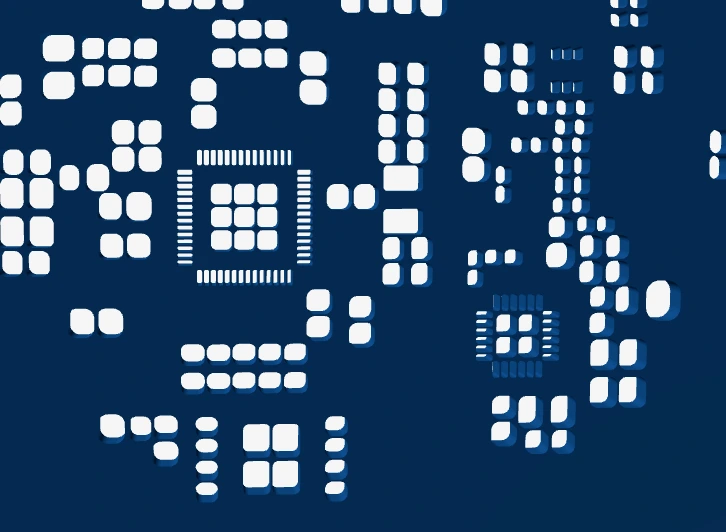

Voila ce que ca donne pour le projet Echo Flip:
Voila un test qui décrit le process:
Ce site outil est en plein démarrage et le créateur est réactif sur les remarques et debugage.
Ca tourne bien avec KiCad (il y a d'ailleurs un plugin existant pour kicad directement) et ca fonctionne avec Altium.
J'espère pouvoir y passer avec un test perso.

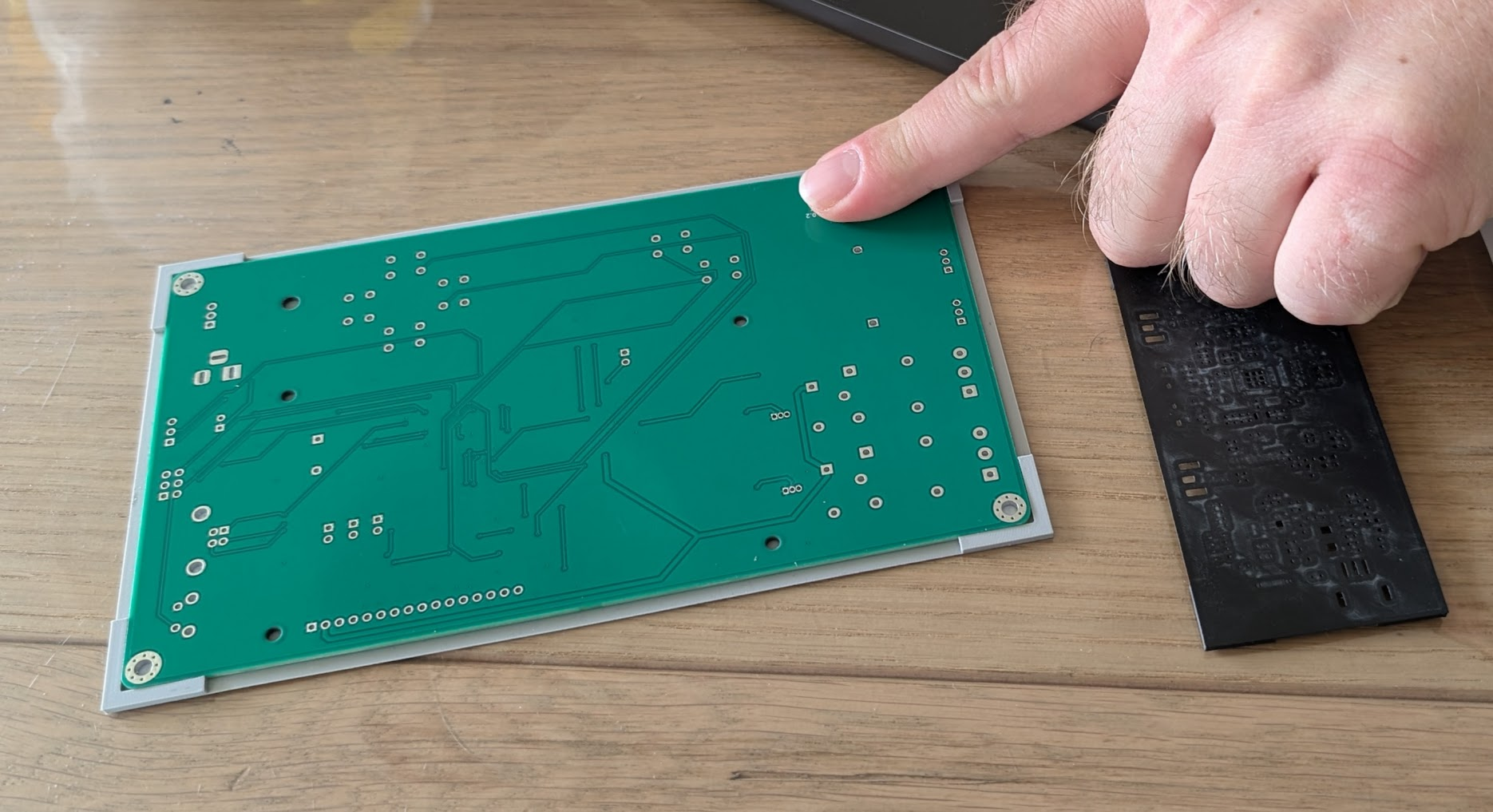

Autre exemple de réalisation, on voit bien les épaulements sur le tour de carte. On peut d'ailleurs définir un épaulement plus long. Personnellement j'en choisirai un qui fasse quasiment la largeur au complet, pour éviter un soulèvement du pochoir quand on arrive sur la fin
